Antena ialah “enjin” sebenar sesebuah stesen radio amatur. Radio paling mahal pun tidak akan berprestasi tanpa antena yang baik, dan di persekitaran tropika Malaysia, antena luar menghadapi hujan lebat, kelembapan tinggi, sinaran UV dan angin kencang sepanjang tahun. Dua infografik yang dikongsi di sini menjawab dua soalan praktikal: aloi apakah yang terbaik untuk antena vertical 60m hingga 10m, dan bagaimana bentuk satu reka bentuk antena vertical multi-band 100 W PEP yang boleh dibina sendiri.
Bahagian 1: Memilih Aloi yang Betul

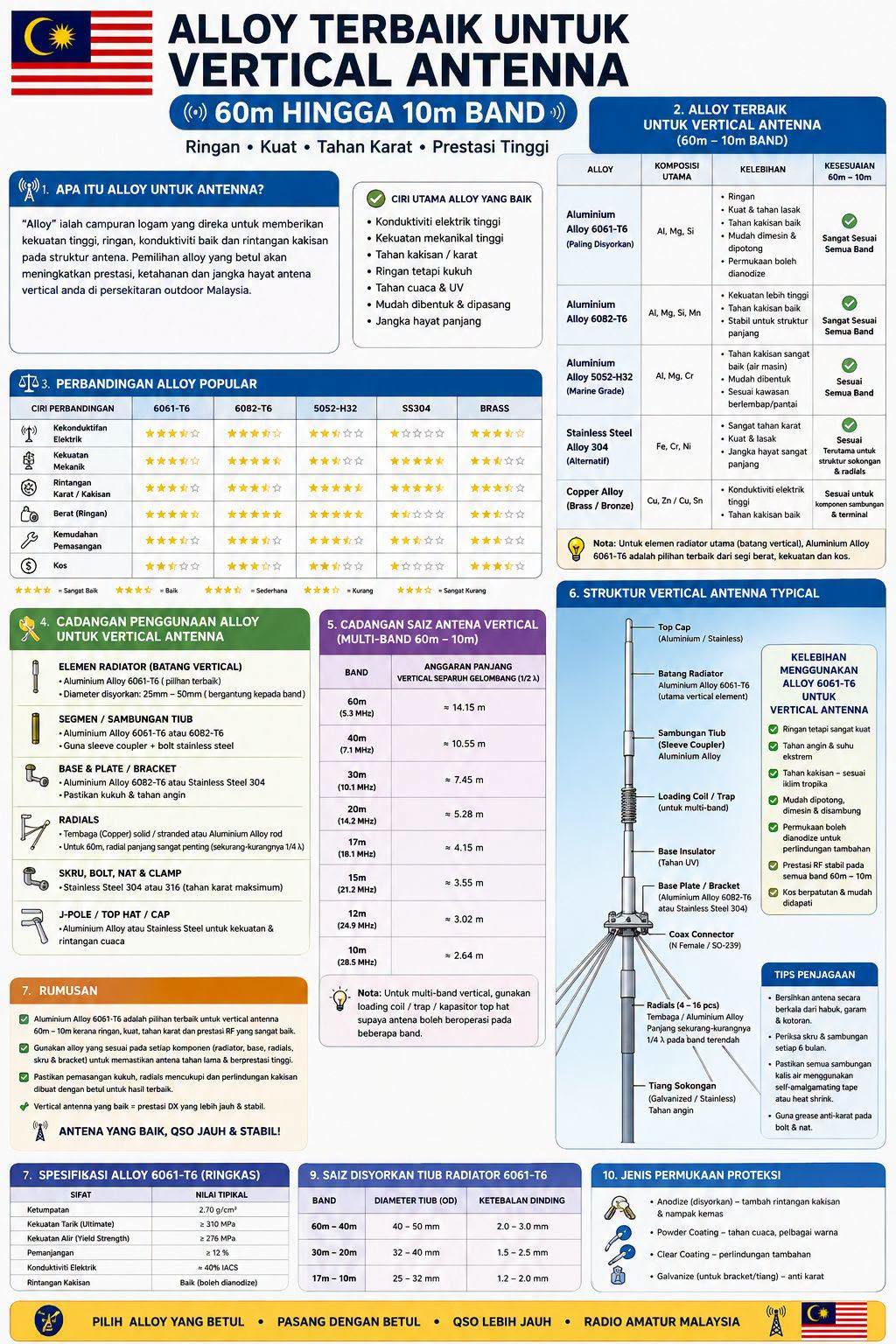

Infografik: aloi terbaik untuk antena vertical 60m–10m (klik untuk paparan penuh).
Ciri aloi antena yang baik
“Aloi” ialah campuran logam yang direka untuk memberikan kekuatan tinggi, berat ringan, kekonduksian yang baik dan rintangan kakisan. Untuk antena luar, ciri yang dicari ialah kekonduksian elektrik yang tinggi, kekuatan mekanikal, tahan kakisan, tahan cuaca dan UV, mudah dibentuk serta dipasang, dan jangka hayat yang panjang.
Perbandingan aloi yang popular
| Aloi | Kelebihan | Kesesuaian |
|---|---|---|
| Aluminium 6061-T6 (Al, Mg, Si) | Ringan, kuat, tahan lasak, mudah dimesin dan dipotong, boleh dianodize | Pilihan utama; sangat sesuai untuk semua jalur |
| Aluminium 6082-T6 (Al, Mg, Si, Mn) | Lebih kuat, tahan kakisan baik, stabil untuk struktur panjang | Sangat sesuai; baik untuk plat dan bracket |
| Aluminium 5052-H32 (Marine Grade) | Tahan kakisan air masin, mudah dibentuk | Sesuai untuk kawasan berlembap atau pantai |
| Stainless Steel 304 | Sangat tahan karat, kuat, jangka hayat panjang | Struktur sokongan dan radial; bukan elemen radiator utama |
| Tembaga / Loyang (Brass/Bronze) | Kekonduksian tinggi, tahan kakisan baik | Penyambung dan terminal |
Kesimpulannya, Aluminium Alloy 6061-T6 ialah pilihan terbaik untuk radiator utama dari segi berat, kekuatan dan kos. Sifat tipikalnya (rujuk 6061 aluminium alloy): ketumpatan 2.70 g/cm³, kekuatan tegangan muktamad ≥ 310 MPa, kekuatan alah ≥ 276 MPa dan kekonduksian kira-kira 40% IACS. Nilai sebenar bergantung kepada pembekal, jadi minta lembaran data bahan.
Komponen mana, bahan apa?
- Batang radiator: Aluminium 6061-T6, diameter 25 – 50 mm mengikut band.
- Segmen dan sambungan tiub: 6061-T6 atau 6082-T6, dengan sleeve coupler dan bolt stainless.
- Plat dan bracket tapak: 6082-T6 atau Stainless Steel 304.
- Radial: wayar tembaga atau rod aluminium; untuk 60m, radial yang panjang (sekurang-kurangnya ¼λ) sangat penting.
- Skru, bolt, nat dan clamp: Stainless Steel 304 atau 316.
Saiz tiub radiator yang disyorkan
| Band | Diameter luar | Ketebalan dinding |
|---|---|---|
| 60m – 40m | 40 – 50 mm | 2.0 – 3.0 mm |
| 30m – 20m | 32 – 40 mm | 1.5 – 2.5 mm |
| 17m – 10m | 25 – 32 mm | 1.2 – 2.0 mm |
Panjang suku gelombang
Infografik menyenaraikan panjang antena bagi setiap band: 60m ≈ 14.15 m, 40m ≈ 10.55 m, 30m ≈ 7.45 m, 20m ≈ 5.28 m, 17m ≈ 4.15 m, 15m ≈ 3.55 m, 12m ≈ 3.02 m dan 10m ≈ 2.64 m. Nota teknikal: nilai ini sebenarnya sepadan dengan suku gelombang (λ/4), bukan separuh gelombang seperti tertulis pada tajuk jadual. Contohnya pada 5.3 MHz, λ ialah kira-kira 56.6 m, maka λ/4 ialah 14.15 m. Antena vertical λ/4 bersama sistem radial adalah reka bentuk standard (lihat monopole antenna dan ground-plane antenna).
Perlindungan permukaan dan penjagaan
- Anodize menambah rintangan kakisan dan memberi rupa kemas; powder coating dan clear coating memberi perlindungan tambahan; bracket keluli perlu digalvanize.
- Bersihkan antena dari habuk, garam dan kotoran; periksa skru dan sambungan setiap enam bulan.
- Salut sambungan dengan gris anti-karat dan balut dengan pita self-amalgamating atau heat shrink.
- Elakkan sentuhan terus antara logam berbeza, terutama aluminium dengan tembaga atau keluli, kerana ia menyebabkan kakisan galvanik. Gunakan sebatian antioksidan dan perkakasan stainless pada titik sambungan.
Bahagian 2: Projek Antena Vertical 60m–10m (Versi 1.0)

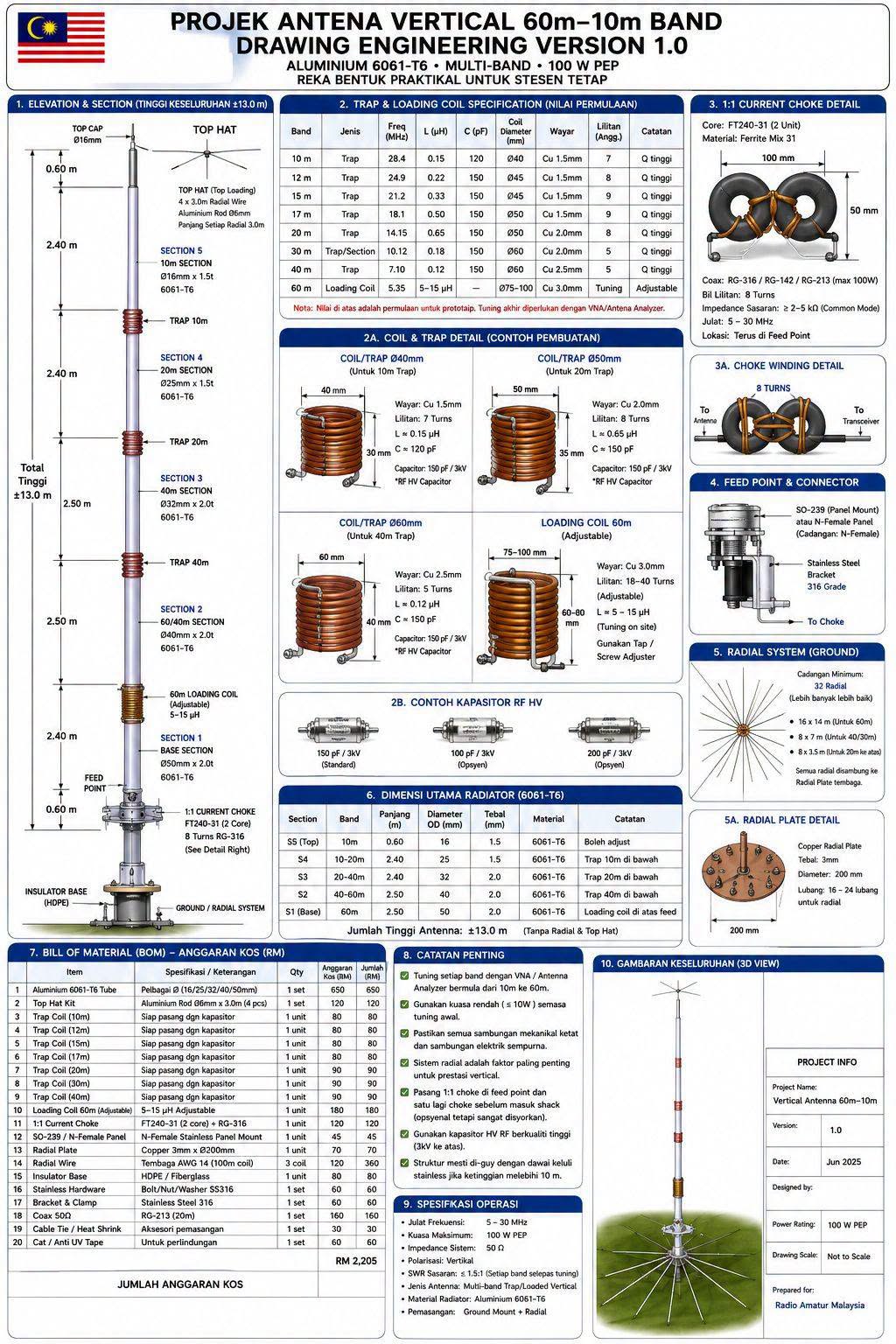

Lukisan kejuruteraan Versi 1.0: aluminium 6061-T6, multi-band, 100 W PEP (klik untuk paparan penuh).
Spesifikasi ringkas
| Julat frekuensi | 5 – 30 MHz (60m hingga 10m) |
| Kuasa maksimum | 100 W PEP |
| Impedans sistem | 50 Ω |
| Polarisasi | Menegak (vertical) |
| SWR sasaran | ≤ 1.5:1 selepas tuning pada setiap band |
| Jenis | Multi-band trap / loaded vertical |
| Bahan radiator | Aluminium 6061-T6 |
| Ketinggian keseluruhan | ≈ 13.0 m (tanpa radial dan top hat) |
Struktur radiator
Antena dibina daripada lima seksyen aluminium 6061-T6 yang disambung dengan trap bagi setiap band. Seksyen bawah (diameter 50 mm) ialah tapak untuk 60m dengan loading coil boleh laras, naik ke seksyen 40 mm, 32 mm, 25 mm dan akhirnya 16 mm di bahagian atas untuk 10m. Pada hujung atas terdapat top hat (empat jejari 3.0 m) untuk menambah beban kapasitif. Titik suapan berada di tapak, di atas penebat HDPE/fibreglass.
Trap dan loading coil
Setiap trap ialah litar selari L–C yang menghalang frekuensi tertentu supaya seksyen di atasnya “terputus” secara elektrik pada band itu. Lukisan memberi nilai permulaan (contohnya 10m: 0.15 µH / 120 pF, gegelung Ø40 mm tujuh lilitan; 20m: 0.65 µH / 150 pF; 60m: loading coil 5 – 15 µH boleh laras) dan menegaskan bahawa nilai ini hanya permulaan untuk prototaip dan tuning akhir perlu menggunakan VNA atau antenna analyzer.
Semakan kejuruteraan (penting sebelum membina): trap berfungsi pada frekuensi salunan f = 1 / (2π√(LC)). Jika nilai L dan C dalam lukisan dimasukkan ke formula ini, hasilnya ialah:
| Band | Frekuensi sasaran | Salunan L/C dalam lukisan |
|---|---|---|
| 10m | 28.4 MHz | ≈ 37.5 MHz |
| 12m | 24.9 MHz | ≈ 27.7 MHz |
| 15m | 21.2 MHz | ≈ 22.6 MHz |
| 17m | 18.1 MHz | ≈ 18.4 MHz |
| 20m | 14.15 MHz | ≈ 16.1 MHz |
| 30m | 10.12 MHz | ≈ 30.6 MHz |
| 40m | 7.1 MHz | ≈ 37.5 MHz |
Jelas bahawa nilai terutamanya untuk 30m dan 40m tidak menghasilkan salunan pada band sasaran; selain itu, gegelung lima lilitan Ø60 mm tidak mungkin hanya 0.12 µH. Oleh itu, lukisan ini patut dianggap konsep awal, bukan resipi siap bina. Sebelum membina, kira semula induktans gegelung (contohnya dengan formula Wheeler atau perisian pengiraan gegelung), ukur setiap trap dengan VNA/antenna analyzer, dan laraskan secara berperingkat bermula dari band 10m. Pastikan kapasitor ialah jenis RF voltan tinggi (3 kV ke atas) yang bernilai tinggi dan stabil terhadap suhu.
Choke arus 1:1
Satu 1:1 current choke dipasang terus di titik suapan, dibina daripada dua teras ferit Mix 31 (FT240-31) dengan lapan lilitan kabel RG-316, RG-142 atau RG-213 (maksimum 100 W), untuk impedans mod sepunya sekurang-kurangnya 2 – 5 kΩ pada 5 – 30 MHz. Choke menghalang arus bocor di luar kabel sepaksi yang mengganggu corak sinaran dan mencetuskan RFI di dalam rumah. Lihat balun dan choke. Lukisan turut mencadangkan satu lagi choke sebelum masuk shack sebagai langkah tambahan yang sangat disyorkan.
Sistem radial: faktor paling penting
Antena vertical λ/4 hanya sebaik tanah atau radial yang melengkapkannya. Lukisan mencadangkan minimum 32 radial (lebih banyak lebih baik): 16 radial 14 m untuk 60m, 8 radial 7 m untuk 40m/30m, dan 8 radial 3.5 m untuk 20m ke atas, semuanya disambung ke plat radial tembaga (tebal 3 mm, diameter 200 mm, 16 – 24 lubang). Sistem radial yang baik bukan sahaja menurunkan kehilangan, malah meningkatkan prestasi DX. Lihat panduan antena di ARRL.
Titik suapan dan penyambung
Penyambung SO-239 (panel mount) atau N-Female dengan bracket Stainless Steel 316, disambungkan ke choke 1:1 sebelum kabel sepaksi 50 Ω ke stesen.
Anggaran kos
Lukisan menganggarkan jumlah kos RM2,205. Item utama termasuk set tiub aluminium (RM650), top hat kit (RM120), trap siap pasang bagi setiap band (RM80 – 90 setiap satu), loading coil 60m (RM180), choke 1:1 (RM120), radial wire dan plat radial (RM360 dan RM70), kabel RG-213 20 m (RM160) serta perkakasan stainless. Apabila saya menjumlahkan senarai item seperti yang tertera pada lukisan, jumlahnya kelihatan lebih tinggi sedikit daripada angka itu, jadi sila rujuk BOM asal dan sediakan margin bajet.
Catatan penting daripada lukisan
- Tuning setiap band dengan VNA atau antenna analyzer bermula dari 10m ke 60m.
- Gunakan kuasa rendah (≤ 10 W) semasa tuning awal.
- Pastikan sambungan mekanikal ketat dan sambungan elektrik sempurna.
- Sistem radial ialah faktor paling penting untuk prestasi vertical.
- Struktur mesti di-guy dengan dawai keluli stainless jika ketinggian melebihi 10 m.
Keselamatan dan Peraturan
- Antena setinggi 13 m tidak boleh berada berhampiran talian elektrik. Jarak jatuh antena mesti selamat daripada kabel kuasa, dan jangan sekali-kali memasang atau menurunkannya ketika cuaca ribut atau hujan petir.
- Pasang sistem pembumian dan perlindungan kilat yang sesuai. Pertimbangkan nasihat jurutera atau pihak berkuasa tempatan untuk struktur tinggi, termasuk kebenaran pihak berkuasa tempatan (PBT) jika diperlukan.
- Pendedahan RF pada 100 W perlu diambil kira; jauhkan antena daripada kawasan yang kerap dilalui orang.
- Hanya pemegang Sijil Amatur dan callsign yang sah boleh memancar, menggunakan jalur dan kuasa yang dibenarkan. Semak peruntukan terkini di MCMC dan IARU. Peruntukan 60m (sekitar 5.3 MHz) tidak tersedia di semua negara, jadi sahkan status jalur ini di Malaysia sebelum memancar.
Penutup
Pemilihan bahan yang betul menentukan berapa lama antena anda bertahan, manakala reka bentuk yang betul menentukan seberapa jauh isyarat anda sampai. Gabungan aluminium 6061-T6, perkakasan stainless, sistem radial yang kukuh, choke 1:1 dan trap yang ditune dengan alat ukur ialah resipi antena vertical yang tahan lama dan berprestasi. Gunakan lukisan ini sebagai titik permulaan, sahkan setiap nilai dengan pengukuran, dan kongsikan hasil binaan anda dengan rakan-rakan JASRA.
Pilih aloi yang betul • Pasang dengan betul • QSO lebih jauh.
