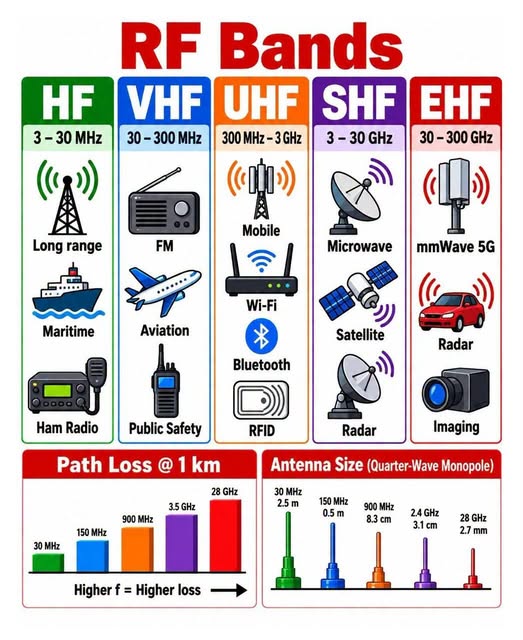

Mengapa radio HF boleh menghubungkan Malaysia dengan Eropah, tetapi Wi-Fi di rumah sukar menembusi dua dinding? Mengapa antena radio HT hanya sepanjang jari, manakala antena HF boleh mencecah beberapa meter? Jawapannya terletak pada satu perkara: frekuensi. Infografik RF Bands di bawah merumuskan hubungan antara jalur frekuensi, kegunaan, kehilangan laluan dan saiz antena – asas yang wajib difahami oleh setiap pengendali radio amatur.
Apakah Jalur RF?
Spektrum frekuensi radio (RF) dibahagikan kepada jalur mengikut julat frekuensi. Pembahagian ini ditetapkan oleh Kesatuan Telekomunikasi Antarabangsa (ITU) dan setiap negara memperuntukkan penggunaannya kepada perkhidmatan tertentu. Di Malaysia, spektrum diuruskan oleh MCMC. Rujukan ringkas tentang pembahagian jalur boleh dibaca di Wikipedia – Radio spectrum.
| Jalur | Frekuensi | Gelombang | Kegunaan lazim |
|---|---|---|---|
| HF | 3 – 30 MHz | 100 – 10 m | Jarak jauh, maritim, radio amatur |
| VHF | 30 – 300 MHz | 10 – 1 m | Radio FM, penerbangan, keselamatan awam |
| UHF | 300 MHz – 3 GHz | 1 m – 10 cm | Telefon mudah alih, Wi-Fi, Bluetooth, RFID |
| SHF | 3 – 30 GHz | 10 – 1 cm | Gelombang mikro, satelit, radar |
| EHF | 30 – 300 GHz | 10 – 1 mm | mmWave 5G, radar kenderaan, pengimejan |
HF (3 – 30 MHz): Raja Jarak Jauh
Isyarat HF boleh dipantulkan oleh lapisan ionosfera sehingga membolehkan komunikasi merentasi benua, tanpa memerlukan satelit atau Internet. Inilah sebabnya HF kekal menjadi jalur kegemaran pemburu DX dan digunakan untuk komunikasi maritim serta kecemasan. Keadaan ionosfera dipengaruhi aktiviti matahari, jadi kualiti perambatan berubah mengikut waktu dan musim – sesuatu yang boleh dipantau melalui sumber seperti NOAA Space Weather Prediction Center.
VHF (30 – 300 MHz): Setempat Tetapi Stabil
VHF merambat secara garis pandang, sesuai untuk radio FM, komunikasi penerbangan dan keselamatan awam. Bagi pengendali radio amatur, jalur 2 meter (sekitar 144 MHz) menjadi tulang belakang komunikasi harian melalui radio HT dan repeater.
UHF (300 MHz – 3 GHz): Dunia Mudah Alih
Telefon bimbit, Wi-Fi, Bluetooth dan RFID semuanya berada di jalur ini. Isyaratnya mudah dikawal dengan antena kecil, tetapi lebih mudah dihalang bangunan. Jalur amatur 70 sentimeter (sekitar 430 MHz) ialah pilihan utama untuk repeater di kawasan bandar.
SHF dan EHF: Lebar Jalur Besar, Jarak Pendek
Pada SHF, antena parabola (dish) menjadi lazim untuk satelit dan pautan gelombang mikro. EHF pula menyokong mmWave 5G, radar kenderaan dan pengimejan, dengan kelajuan data tinggi tetapi jarak yang pendek. Pengendali amatur turut aktif pada jalur gelombang mikro untuk eksperimen dan komunikasi satelit, misalnya melalui satelit amatur yang disenaraikan oleh AMSAT.
Frekuensi Tinggi = Kehilangan Laluan Tinggi
Carta “Path Loss @ 1 km” dalam infografik menunjukkan bahawa semakin tinggi frekuensi, semakin besar kehilangan isyarat. Ini diterangkan oleh formula kehilangan ruang bebas (Free-Space Path Loss, FSPL) daripada rujukan standard:
FSPL (dB) = 32.44 + 20 log10(dkm) + 20 log10(fMHz)
Dengan formula itu, kehilangan pada jarak 1 km ialah lebih kurang:
| Frekuensi | FSPL @ 1 km |
|---|---|
| 30 MHz | ≈ 62 dB |
| 150 MHz | ≈ 76 dB |
| 900 MHz | ≈ 91.5 dB |
| 3.5 GHz | ≈ 103 dB |
| 28 GHz | ≈ 121 dB |
Daripada 30 MHz ke 28 GHz, kehilangan bertambah kira-kira 59 dB, iaitu lebih sejuta kali ganda dari segi kuasa. Nota: nilai di atas ialah kehilangan ruang bebas sahaja; keadaan sebenar (bangunan, pokok, hujan, bumi) akan menambah kehilangan, terutamanya pada frekuensi tinggi.
Frekuensi Tinggi = Antena Lebih Kecil
Panjang antena quarter-wave monopole ialah suku daripada panjang gelombang (λ/4), dan λ = 300 / f(MHz) meter. Maka:
| Frekuensi | Panjang antena λ/4 |
|---|---|
| 30 MHz | 2.5 m |
| 150 MHz | 0.5 m |
| 900 MHz | 8.3 cm |
| 2.4 GHz | 3.1 cm |
| 28 GHz | 2.7 mm |
Sebab itulah antena HT pendek dan kemas, tetapi antena HF perlu tiang atau wayar panjang. Antena kecil bukan alasan untuk mengabaikan pelaras (SWR); nilai SWR yang baik tetap menentukan prestasi stesen anda – lihat panduan ARRL mengenai antena.
Apa Maksudnya untuk Pengendali Amatur?
- Pilih jalur mengikut misi: HF untuk DX dan komunikasi jarak jauh; VHF/UHF untuk setempat dan repeater; gelombang mikro untuk eksperimen dan satelit.
- Kuasa dan antena lebih penting pada frekuensi tinggi: kehilangan laluan besar perlu diimbangi dengan antena berarah (gain).
- Patuhi peruntukan frekuensi: hanya gunakan jalur dan kuasa yang dibenarkan dalam lesen amatur anda. Semak peruntukan terkini di MCMC.
- Ingat: infografik meletakkan radio amatur di bawah HF sahaja sebagai contoh, hakikatnya radio amatur aktif pada banyak jalur daripada HF hingga gelombang mikro mengikut peruntukan IARU dan MCMC.
Penutup
Memahami jalur RF bermakna memahami kenapa sesuatu radio berfungsi, dan bagaimana memilih antena, kuasa dan jalur yang betul. Sama ada anda baharu mengambil lesen atau sudah lama di udara, kefahaman ini akan menjadikan stesen anda lebih berkesan dan eksperimen anda lebih bermakna.
Frekuensi berbeza, fizik yang sama – fahami asasnya, nikmati hobinya.
Rujukan: ITU · MCMC · IARU · ARRL – Antennas · AMSAT · NOAA SWPC · Wikipedia – Radio spectrum · Wikipedia – Free-space path loss
