Satu hobi, banyak manfaat. Radio amatur bukan sekadar bercakap di udara. Ia ialah gabungan sains, kejuruteraan, kemahiran komunikasi dan khidmat masyarakat yang telah berkembang lebih seratus tahun. Bagi memperkenalkan dunia ini kepada generasi baharu dan orang awam, JASRA mengongsikan cadangan Pameran Radio Amatur yang boleh dianjurkan oleh sekolah, universiti, pusat komuniti dan agensi kerajaan.

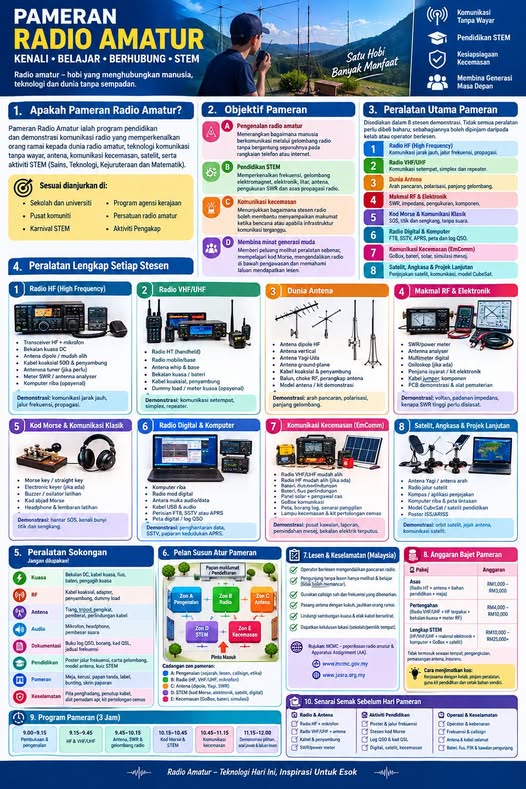

Infografik ringkas Pameran Radio Amatur – klik gambar untuk paparan penuh.
Apakah Pameran Radio Amatur?
Pameran Radio Amatur ialah program pendidikan dan demonstrasi komunikasi radio yang memperkenalkan pengunjung kepada dunia radio amatur: teknologi komunikasi tanpa wayar, antena, komunikasi kecemasan, satelit, serta aktiviti STEM (Sains, Teknologi, Kejuruteraan dan Matematik). Menurut ARRL, radio amatur ialah perkhidmatan radio yang digunakan untuk tujuan peribadi, latihan kendiri dan khidmat awam tanpa sebarang tujuan komersial. Perkhidmatan ini diiktiraf di peringkat antarabangsa dan diselaras oleh International Amateur Radio Union (IARU), manakala rujukan umum tentang sejarah dan jenis aktivitinya mudah diperoleh untuk bacaan lanjut.
Pameran ini sesuai dianjurkan di:
- Sekolah dan universiti
- Pusat komuniti
- Karnival STEM
- Program agensi kerajaan
- Persatuan radio amatur
- Aktiviti pengakap
Objektif Pameran
- Pengenalan radio amatur – menerangkan bagaimana manusia berkomunikasi melalui gelombang radio tanpa bergantung sepenuhnya kepada rangkaian telefon atau Internet.
- Pendidikan STEM – memperkenalkan frekuensi, elektromagnet, antena, perambatan (propagation) dan SWR dengan cara praktikal dan menarik.
- Komunikasi kecemasan – menunjukkan bagaimana radio amatur berfungsi sebagai rangkaian sokongan apabila infrastruktur komunikasi biasa terjejas. Peranan ini diiktiraf di seluruh dunia, termasuk melalui pasukan komunikasi kecemasan amatur seperti Amateur Radio Emergency Service (ARES).
- Membina minat generasi muda – meneroka kerjaya dalam bidang elektronik, telekomunikasi, kejuruteraan RF dan sains angkasa.
Pendekatan pendidikan ini selari dengan program antarabangsa seperti ARISS (Amateur Radio on the International Space Station), yang membolehkan pelajar berbual terus dengan angkasawan di Stesen Angkasa Antarabangsa (ISS) melalui radio amatur, serta inisiatif pendidikan STEM ARRL untuk guru dan sekolah.
Lapan Stesen Demonstrasi
Setiap pameran dicadangkan mempunyai lapan stesen supaya pengunjung dapat bergerak dari satu zon ke zon lain dan mencuba sendiri.
1. Radio HF (High Frequency)
Komunikasi jarak jauh, pantulan ionosfera dan propagasi. Peralatan: transceiver HF + mikrofon, bekalan kuasa DC, antena dipole/mudah alih, kabel sepaksi 50Ω dan penyambung, antena tuner, meter SWR/antenna analyser serta komputer riba (opsyenal). Demonstrasi: komunikasi jarak jauh, jalur frekuensi dan propagasi.
2. Radio VHF/UHF
Komunikasi setempat, simplex dan repeater. Peralatan: radio HT (handheld), radio mobil/base, antena whip dan base, kabel sepaksi, penyambung dan dummy load/meter kuasa (opsyenal).
3. Dunia Antena
Antena dipole HF, antena vertikal, antena Yagi-Uda, antena ground-plane, balun, perangkap (trap) serta model antena/kit demonstrasi. Demonstrasi: arah pancaran, polarisasi dan panjang gelombang. Antena ialah “enjin” sebenar sesebuah stesen radio – sebab itulah ia sentiasa menjadi tarikan utama pameran.
4. Makmal RF & Elektronik
Bagaimana isyarat radio diukur dan dibina. Peralatan: SWR/power meter, antenna analyser, multimeter digital, osiloskop (jika ada), penjana isyarat/kit elektronik, kit pateri, kabel jumper, komponen dan PCB demonstrasi. Demonstrasi: voltan, padanan impedans dan kenapa SWR tinggi tidak baik untuk pemancar.
5. Kod Morse & Komunikasi Klasik
Kunci Morse/straight key, electronic keyer (paddle), buzzer/oscillator latihan, kad abjad Morse, headphone dan lembaran latihan. Demonstrasi: hantar SOS, kenali bunyi titik dan sengkang. Kod Morse (CW) masih digunakan hingga kini kerana kebolehannya menembusi isyarat yang lemah dan bising.
6. Radio Digital & Komputer
Komputer riba, radio mod digital, antara muka audio/modem, kabel USB & audio, perisian FT8, SSTV, APRS atau pelan digital/log QSO. Demonstrasi: penghantaran data, SSTV, paparan kedudukan (APRS) dan log QSO. Mod digital seperti FT8 dalam perisian WSJT-X membolehkan hubungan antarabangsa walaupun dengan kuasa yang sangat rendah.
7. Komunikasi Kecemasan (EmComm)
Radio VHF/UHF mudah alih, kit go-bag, bateri, solar, panel solar, peta, borang log, senarai panggilan dan lampu kecemasan. Demonstrasi: pusat kawalan, laporan, pemindahan mesej, checklist dan latihan simulasi bencana.
8. Satelit, Angkasa & Projek Lanjutan
Antena Yagi/arrow, radio jalur satelit, kompas/aplikasi jejak satelit, model CubeSat, peta jejak satelit dan ISS. Demonstrasi: orbit satelit, jejak antena, komunikasi satelit dan hubungan dengan stesen angkasa.
Peralatan Sokongan
| Kuasa | Bekalan DC, kabel kuasa, bateri, pengecas, penyambung, distribution box |
| RF | Kabel sepaksi, adapter, penyambung, dummy load |
| Antena | Tiang, tripod, pengikat, penahan angin, tali pegun, bendera/penanda |
| Audio | Mikrofon, headphone, pembesar suara |
| Dokumentasi | Buku log QSO, borang, kad QSL, jadual frekuensi |
| Pendidikan | Poster jalur frekuensi, carta gelombang, buku latihan, lembaran kerja |
| Pameran | Meja, kerusi, papan tanda, banner, pengumuman, lampu |
| Keselamatan | Pita penghadang, penutup kabel, alat pemadam api, kit pertolongan cemas |
Pelan Susun Atur Pameran
Susun atur yang dicadangkan terbahagi kepada beberapa zon bagi memudahkan aliran pengunjung dan mengelakkan gangguan antara peralatan: Zon A – Pengenalan & Antena, Zon B – Radio, Zon C – Digital & Satelit, Zon D – STEM & Makmal dan Zon E – Komunikasi Kecemasan, bersama kaunter pendaftaran dan pintu masuk yang jelas. Antena HF dan antena satelit perlu diletakkan di kawasan terbuka dan jauh daripada laluan pengunjung; zon digital pula perlu jauh daripada sumber bising elektrik supaya penerimaan isyarat lebih baik.
Program Pameran (3 Jam)
| 9.00 – 9.15 | Pembukaan & pengenalan radio amatur |
| 9.15 – 9.45 | Demonstrasi HF & VHF/UHF, komunikasi tanpa wayar |
| 9.45 – 10.15 | Dunia antena, gelombang radio |
| 10.15 – 10.45 | Kod Morse & STEM |
| 10.45 – 11.15 | Komunikasi kecemasan |
| 11.15 – 12.00 | Demonstrasi pilihan, soal jawab & penutup |
Perundangan & Keselamatan di Malaysia
Pameran radio amatur yang melibatkan pemancaran sebenar mesti mematuhi undang-undang. Di Malaysia, penggunaan spektrum dan peralatan radio dikawal selia oleh Suruhanjaya Komunikasi dan Multimedia Malaysia (MCMC) di bawah Akta Komunikasi dan Multimedia 1998. Sebagai panduan umum:
- Pengendali radio mestilah memegang Sijil Amatur dan nama panggilan (callsign) yang sah, serta Apparatus Assignment (AA) yang diperlukan.
- Pengunjung tanpa lesen boleh melihat dan mencuba di bawah pengawasan langsung pemegang lesen yang sah – bukan beroperasi sendiri.
- Gunakan hanya jalur frekuensi dan kuasa yang dibenarkan, dan elakkan sebarang gangguan kepada perkhidmatan lain.
- Pasang antena dengan selamat, jauhkan daripada talian elektrik, dan awasi pengunjung terutama kanak-kanak.
- Utamakan keselamatan elektrik, pembumian (grounding), pendedahan RF dan kawalan kabel di lantai.
Rujukan untuk maklumat terkini mengenai pelesenan dan peraturan: www.mcmc.gov.my dan www.jasra.org.my. Sila rujuk terus kepada MCMC sebelum merancang sebarang pemancaran awam.
Anggaran Bajet Pameran
Bajet berikut hanyalah anggaran kasar dan boleh disesuaikan mengikut skala pameran, peralatan sedia ada ahli dan sokongan penaja.
| Pakej | Anggaran |
|---|---|
| Asas (Radio HT + antena + bahan pendidikan) | RM1,000 – RM3,000 |
| Pertengahan (Radio HF/VHF + HF tapak + peralatan + meter SWR) | RM4,000 – RM10,000 |
| Lengkap STEM (HF/VHF/UHF + makmal elektronik + komputer + GoBox + satelit) | RM15,000 – RM30,000 |
Cara menjimatkan kos: kerjasama dengan kelab radio amatur, pinjam peralatan ahli, dan sokongan penaja tempatan.
Senarai Semak Sebelum Hari Pameran
- Radio & Elektronik: radio HF + mikrofon, radio VHF/UHF + antena, meter SWR, bekalan kuasa, kit elektronik.
- Aktiviti Pendidikan: poster, lembaran kerja, kad Morse, buku log QSO, demonstrasi digital, satelit dan kecemasan.
- Operasi & Keselamatan: operator berlesen, pembahagian zon, pita penghadang, kit pertolongan cemas, bateri, fius, borang pendaftaran pengunjung.
Penutup
Pameran radio amatur ialah cara terbaik untuk menunjukkan bahawa hobi ini relevan pada zaman digital: ia melatih kemahiran teknikal, menyuburkan minat terhadap sains dan kejuruteraan, dan menyediakan komunikasi alternatif ketika bencana. Persatuan, sekolah dan komuniti yang berminat menganjurkannya boleh menghubungi JASRA untuk khidmat nasihat dan kerjasama.
Radio Amatur – Teknologi Hari Ini, Inspirasi Untuk Esok.
Rujukan: ARRL – What is Ham Radio? · ARRL – STEM Education · ARISS · IARU · MCMC · Wikipedia – Amateur radio
